三室蓄熱式rto催化燃燒裝置概述

三室蓄熱式rto催化燃燒裝置是我公司經多年的積累，吸取同行的優點研制出的一種處理中高濃度揮發有機氣體的高效節能工業廢氣處理設備；rto催化燃燒裝置主要利用高效蓄熱材料，通過廢氣氣流的程序切換，將燃燒廢氣的廢熱貯存在蓄熱材料中，用于下一階段進入的廢氣預熱，提高廢氣進氣溫度，回收廢熱，進出口廢氣平均溫差 30～50℃，廢熱回收效率可達 95%以上，運行能耗較低。

三室蓄熱式rto催化燃燒裝置設備結構說明

(1)蓄熱層

用于能量回用。由一個方形蓄熱室組成，爐蓖支撐陶瓷蓄熱體，爐體材料碳鋼，爐蓖支撐材料為碳鋼。爐體的外表溫度≤環境溫度+25℃。

(2)爐體內保溫

爐體氧化室及蓄熱室內保溫采用耐火硅酸鋁纖維，耐熱≥1200℃，容重 200kg/m3，蓄熱室高溫區厚 250mm，蓄熱室低溫區厚 200mm。內保溫共三層，其中含兩層硅酸鋁纖維氈及一層硅酸鋁纖維模塊。硅酸鋁纖維模塊內設置耐熱鋼骨架，用錨固件固定在爐體殼體上。耐火硅酸鋁纖維外表面涂敷耐高溫抹面。爐體設有泄壓裝置。爐體底部留有集液盤，用于收集冷凝水。

(3)陶瓷蓄熱體

陶瓷蓄熱體比表面積≥680m2/m3，阻力小，熱容量大 0.22BTU/lb℉，耐溫高可達1200℃，耐酸度≥99.5%，吸水率小于 0.5%，壓碎力大于 4kgf/cm3 ，熱脹冷縮系數小，為 4.7×10-8/℃，抗裂性能好，壽命長。

(4)閥門

主切換閥(風向快速切換閥)：由于風向快速切換閥性能的好壞對 RTO廢氣處理設備的運行非常關鍵，因此系統中風向切換閥全部采用優質閥門。選用的切換閥精度高，泄漏量小(≤1%)，壽命長(可達 100 萬次)，啟閉迅速(1s)，運行可靠。閥本體材質均為碳鋼。

輔助風門：采用氣動閥，泄漏量小(≤1%)，啟閉迅速(≤1s)，運行可靠。

氣動閥門執行機構

A、執行機構包括氣缸電磁閥等，采用氣動方式，氣缸電磁閥、氣動三聯件等。氣動執

行機構壓縮空氣壓力為 0.4～0.6MPa，擺動角度為 90°，扭矩 20NM。

B、氣動閥均有閥位信號反饋。

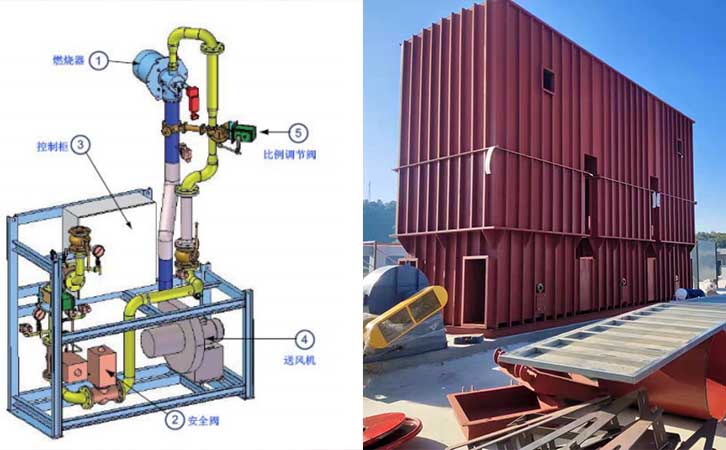

(5)燃燒系統

燃燒器采用優質品牌燃燒器，低壓頭比例調節式燃?xì)馊紵鳌Ｄ軐?shí)現連續比例調節，燃料為天然氣，高壓點火，可適應多種情況。系統含助燃風機、高壓點火變壓器、比例調節閥、火焰探測器等。比例調節閥能根據爐膛所需的溫度變化來調節其開度，節省燃料;燃料和助燃空氣同步變化，穩定燃燒。

火焰探測器時刻對燃燒器端口火焰進行感應，火焰安全繼電器通過火焰探測器監測燃燒器火焰狀況?；鹧嫣綔y(cè)器采集火焰信號并顯示在繼電器模塊上，燃燒火焰熄滅時，火焰探測器沒有信號傳遞給火焰安全繼電器，燃料管路電磁閥自動關閉切斷燃料，保證燃燒器的安全。

(6)風機

選用優質品牌風機，耐溫 200℃、風冷式 ，風機電機為變頻控制。高溫型, 噪音低于 85 分貝，葉輪和蝸殼材料為 16Mn，皮帶輪傳動組及皮帶輪保護罩網眼不能通過手指，滿足 GB8196-87 機械設備防護罩安全要求。

(7)保溫、外護板

外保溫材料為巖棉，厚度 100mm，容重 80kg/m3，外包 0.6mm 鍍鋅板;過濾器采用鍍鋅波紋板。

(8)風管及煙囪

RTO 系統內部風管采用鋼板制作，支架支撐。所有風管進行保溫，保溫厚度 50mm;

(9)平臺扶梯及其它

標準平臺鋼架，45°扶梯。平臺扶梯及欄桿符合相關安全規范，安全可靠、美觀大方。

三室蓄熱式rto催化燃燒裝置設備定制生產，找廣東翌駿環保專屬您的東莞市環保管家服務公司，根據客戶需求私人定制，使廢氣排放穩定達標。
